                電動蝶閥原理圖__ 220v電動蝶閥原理圖__ 電動蝶閥控制原理圖

                [ 2015-12-15 ]
                電動蝶閥有普通型和智能型。普通型,當接通其電機,閥門便開或合,視電機正反轉而定;智能型如AC380V的,給其供AC380V后,電機不動,內部控制電路板可以工作。當給其輸入4—20mA電流時,做相應動作。4mA時關閉,20mA時打開。而且有4—20mA模擬量反饋信號,以反應它的閥門開度大小。  電動蝶閥由電動執行器和蝶閥組成,電動執行器為90度旋轉,有開關和調節式兩種控制方式,通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能,在斷電時通過手動操作來開關蝶閥。

                常見的電動蝶閥原理圖


                電動蝶閥原理圖



                開關型帶有源燈指示電動蝶閥原理圖,共有5根接線,1,2,3是控制部分,1,4,5是反饋部分 電動蝶閥原理圖

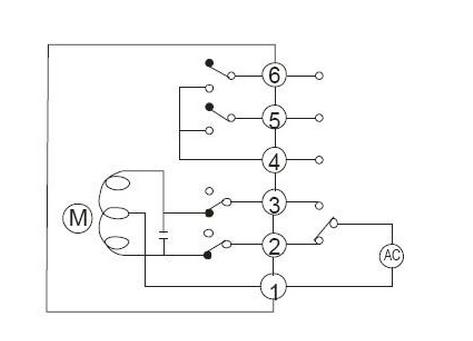

                開關型帶無源觸點型反饋電動蝶閥原理圖,1,2,3是控制部分接線,4,5,6為無源觸點反饋

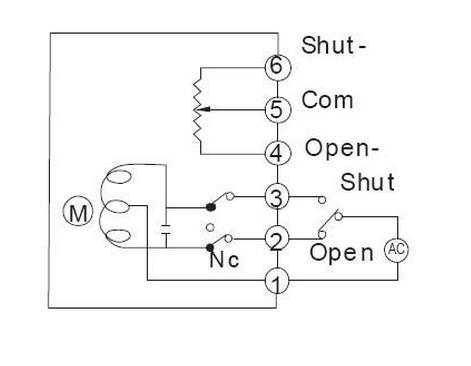

                開關型帶開度信號反饋電動蝶閥原理圖。1,2,3為控制接線部分,4,5,6為反饋部分,輸出0-5K的電阻值,可以選定
                電動蝶閥原理圖
